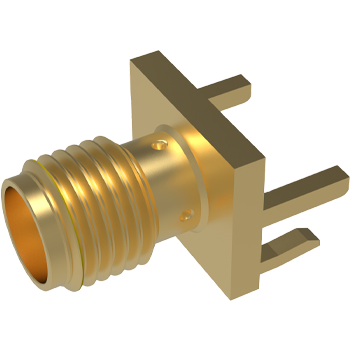

产品介绍
本系列PCB侧面焊接连接器是解决设备内部板对板（Board-to-Board）、板对线缆（Board-to-Wire）或板对外设模块（Board-to-Peripheral）侧面互连的理想选择。核心特点包括：
直角安装，节省空间： 焊接于PCB边缘，连接方向垂直于PCB平面，显著减少设备内部Z轴高度占用，是超薄、紧凑设计的基石。
通孔焊接，连接可靠： 端子采用通孔焊接方式（THT），焊点位于PCB另一面，提供强大的机械固定力和优异的电气连接可靠性，尤其适合需要承受一定振动或应力的环境。
坚固结构，稳定耐用：
外壳材料： 通常采用高性能工程塑料（如LCP, PBT, PA），具有优异的耐高温性、阻燃性（符合UL94 V-0）和尺寸稳定性。
端子材料： 高导电率铜合金（如磷青铜、黄铜）制成，表面镀层（金、锡或银）确保低接触电阻、优异的耐腐蚀性和可焊性。
锁扣设计： 集成可靠的锁扣（如卡扣式、螺丝固定式），防止插配过程中意外松脱，保证连接持久稳固。
导向结构： 精密的导向柱或导向槽设计，确保插配过程顺畅、准确，避免端子损伤。
信号与电源传输： 可传输各类信号（数据、控制）以及提供不同等级的电源连接，具体取决于针数、间距和端子设计。
环境适应性： 设计满足工业级或消费级应用的环境要求，工作温度范围宽（通常-40°C 至 +105°C或更高），具备良好的耐振动、耐冲击和耐化学性。
灵活配置： 提供多种针数（如 5, 10, 15, 20, 30, 40针等）、间距（如 1.0mm, 1.27mm, 2.0mm, 2.54mm等）和堆叠高度选项，适应多样化的设计需求。可提供直针（Solder Tail）或弯针（Right Angle）端子设计。
参数
| RF Series | 1.85 mm |
| Gender | Jack (Female) |
| Orientation (Body) | Straight |
| Coupling | Threaded |
| Termination Style | Solder |
| Number of Ports | Single |
| RF Series 2 | SMPM |
| Gender 2 | Jack (Female) |
| Orientation 2 (Body) | Straight |
| Cable Type | 0.047 Flexible Coax |
| Cable Length | 12" |
| Body Style | Jamnut/Bulkhead |
| Electrical | |
| Frequency | 65 GHz |
| Impedance | 50 ohms |
| Shielding Effectiveness | ≥ -100 dB |
| Dielectric withstanding Voltage | 500 VRMS |
| Mechanical | |
| Mating Cycles | 500 |
| Mating Torque | 5 - 7 in - lbs |
| Intermateability | 2.4mm |
| Environmental | |
| Temperature Rating | -65°C to +165°C |
| Corrosion (salt spray) | MIL-STD-202, Method 101, Condition B |
| Vibration | MIL-STD-202, Method 204, Condition D |
| Shock | MIL-STD-202, Method 213, Condition I |
| Barometric Pressure (Altitude) | MIL-STD-202, Method 105, Condition C, 70k Ft. |
| Thermal Shock | MIL-STD-202, Method 107, Condition B |
| Moisture Resistance | MIL-STD-202, Method 106, Less Step 7B |
应用
PCB侧面焊接连接器的设计精髓在于其空间高效性与连接稳固性的完美结合，使其成为现代电子设备内部互连架构中解决关键瓶颈的理想组件。
